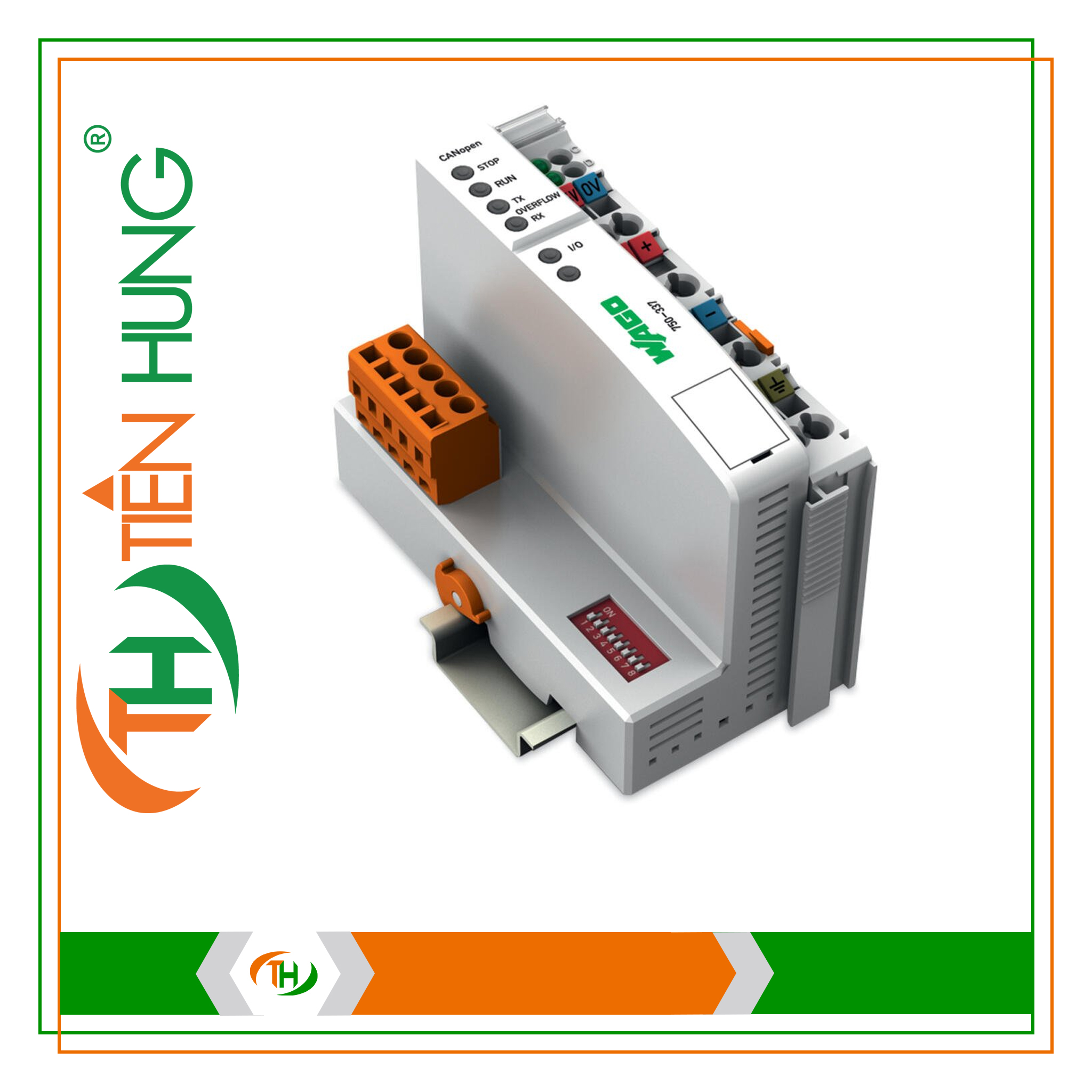

MÔ ĐUN CÔNG NGHIỆP FIELDBUS CANopen MCS – 750-337 WAGO

MÔ ĐUN CÔNG NGHIỆP FIELDBUS CANopen MCS – 750-337 WAGO

Truyền thông CANopen
Số lượng nút fieldbus trên master (tối đa) 110
Tốc độ truyền 10 kBd … 1 MBd
Chiều dài đoạn bus (tối đa) 1000 m
Môi trường truyền (truyền thông/fieldbus) Cáp đồng bọc giáp 3 x 0,25 mm²
Số lượng mô-đun trên mỗi nút (tối đa) 64
Số lượng mô-đun không có phần mở rộng bus (tối đa) 64
Các tính năng CANopen khác: NMT slave
Thời gian khởi động tối thiểu
Ánh xạ PDO biến đổi
Tin nhắn khẩn cấp
Bảo vệ tính mạng
Cấu hình mô-đun ảo
Số lượng PDO 32 Tx / 32 Rx
Số lượng SDO 2 máy chủ SDO
Phân phối ID COB SDO, tiêu chuẩn
Phân phối ID nút Công tắc DIP
Cấu hình truyền thông DS-301 V4.1
Cấu hình thiết bị DS-401 V2.0
Hình ảnh quy trình đầu vào và đầu ra (bus trường) tối đa 512 byte/512 byte
Điện áp cung cấp (hệ thống) 24 VDC (-25 … +30 %); thông qua đầu nối cắm được (kết nối CAGE CLAMP®)
Dòng điện tiêu thụ (nguồn hệ thống 5 V) 350mA
Tổng dòng điện (nguồn hệ thống) 1.650mA
Điện áp cung cấp (trường) 24 VDC (-25 … +30 %); thông qua tiếp điểm jumper nguồn
Dòng điện đầu vào (điển hình) ở tải danh định (24 V) 500mA
Hiệu suất nguồn (điển hình) ở tải danh định (24 V) 87%
Cách ly 500 V hệ thống/trường
Số lượng tiếp điểm jumper nguồn ra: 3
Khả năng dẫn dòng (tiếp điểm jumper nguồn) 10A
