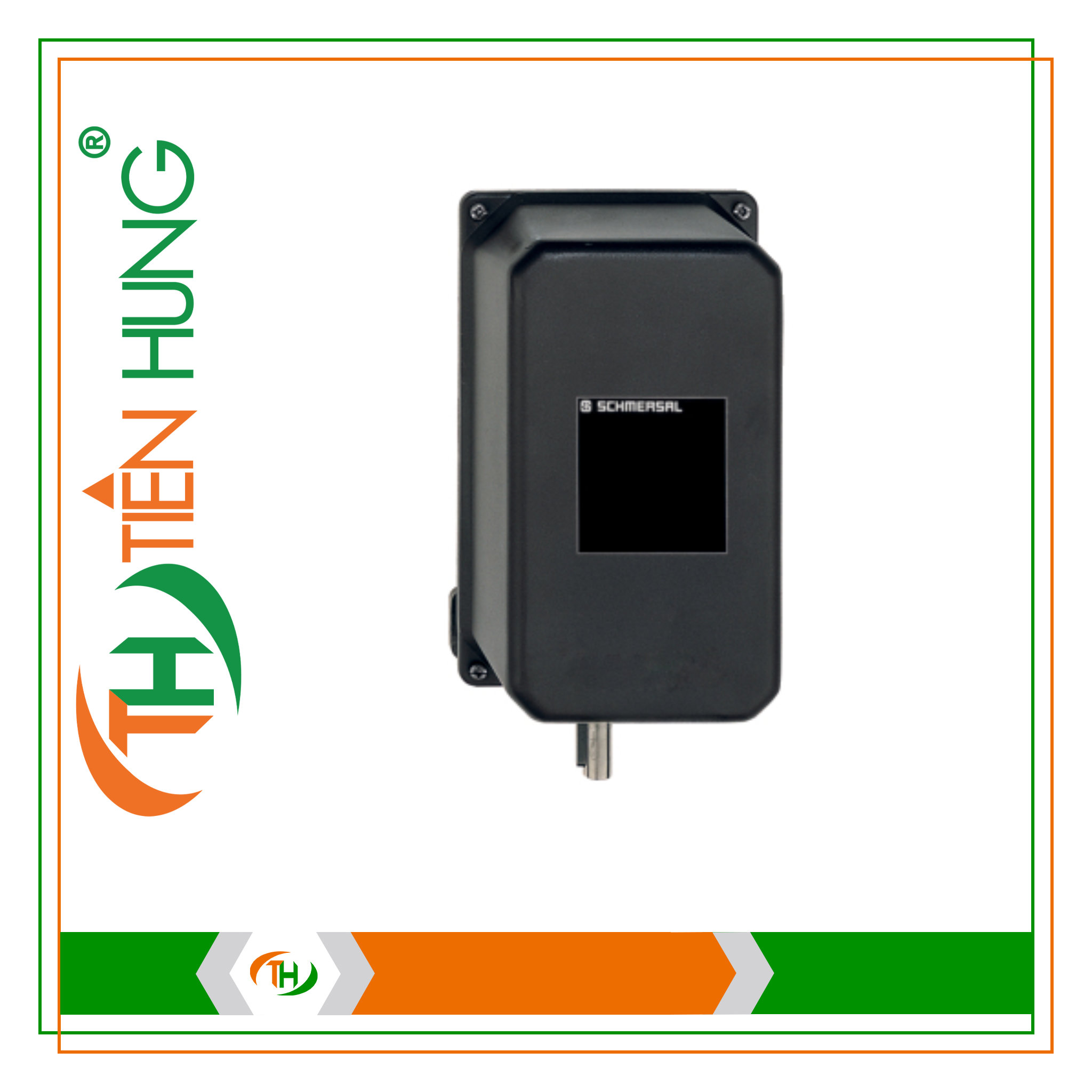

CÔNG TẮC VỊ TRÍ SCHMERSAL – G50 / G150

CÔNG TẮC VỊ TRÍ SCHMERSAL – G50 / G150

Đặc tính chính (Key Features):

• Công tắc bánh răng (Gear switches)

• Lên đến 8 tiếp điểm (Up to 8 contacts)

• Các dạng cam khác nhau cho nhiều hành trình chuyển mạch (Different cam forms for various switching travels)

• Điều chỉnh điểm chuyển mạch bằng cam đĩa với cài đặt phía trước, ví dụ: 1600-1 (Switching point adjustment using disc cams with front setting)

Thông số kỹ thuật (Technical features):

• Đặc tính điện (Electrical characteristics):

  • Nguyên lý chuyển mạch (Switching principle): Tác động chậm hoặc tác động nhanh, tiếp điểm NC mở cưỡng bức (Slow action or snap action, positive break NC contact)

  • Công suất chuyển mạch tối đa U/I (Max. switching capacity U/I):

    • T/M 697: 230 VAC / 4 A

    • Z/T 6881: 230 VAC / 2.5 A

• Thông số cơ khí (Mechanical data):

  • Vật liệu vỏ (Housing material): Kim loại với nắp nhựa nhiệt dẻo chịu va đập (Metal with shock-resistant thermoplastic cover)

  • Lỗ luồn dây (Cable entry): 2x M20 x 1.5

  • Kiểu đấu nối (Termination): Đấu nối bắt vít (Screw terminals)

  • Tiết diện dây dẫn (Cable section): Tối đa 2.5 mm²

  • Kích thước R x C x S (Dimensions W x H x D): 200 x 114 x 120 mm

• Điều kiện môi trường (Ambient conditions):

  • Nhiệt độ môi trường (Ambient temperature): -30°C … +80°C

  • Cấp độ bảo vệ (Degree of protection): IP65

  • Đầu tác động (Actuator heads): —

• Phân loại an toàn (Safety classification):

  • Tiêu chuẩn (Standards): IEC 60947-5-1

  • B10d tiếp điểm NC: 20,000,000

  • Chứng nhận (Certificates): cULus, CCC

• Các phiên bản khác (Other versions):

  • ATEX / IECEx: —
