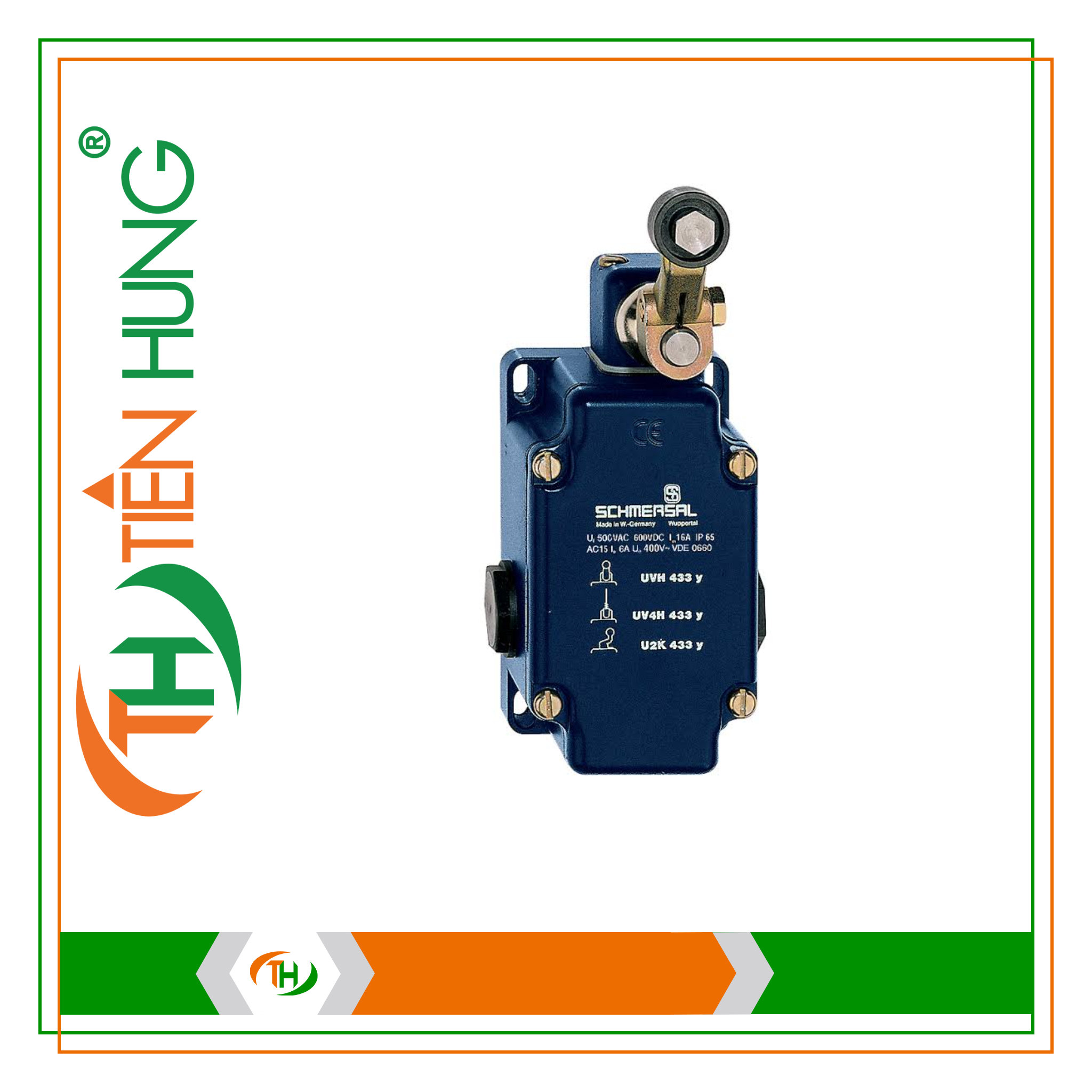

CÔNG TẮC HÀNH TRÌNH SCHMERSAL – U 433

CÔNG TẮC HÀNH TRÌNH SCHMERSAL – U 433

Đặc tính chính (Key Features):

• Dòng U (Series U)

• 3 tiếp điểm (3 contacts)

• Vỏ kim loại (Metal enclosure)

• Điểm chuyển mạch và loại tiếp điểm có thể điều chỉnh (Switching points and contact type adjustable)

Thông số kỹ thuật (Technical features):

• Đặc tính điện (Electrical characteristics):

  • Nguyên lý chuyển mạch (Switching principle): Tác động chậm (Slow action)

  • Công suất chuyển mạch tối đa U/I (Max. switching capacity U/I):

    • Tác động nhanh (Snap action): —

    • Tác động chậm (Slow action): 400 VAC / 6 A

• Thông số cơ khí (Mechanical data):

  • Vật liệu vỏ (Housing material): Nhôm đúc áp lực, sơn phủ bề mặt (Aluminium die-cast, paint finish)

  • Lỗ luồn dây (Cable entry): 3x M20

  • Kiểu đấu nối (Termination): Đấu nối bắt vít (Screw connection)

  • Tiết diện dây dẫn (Cable section): Tối đa 2.5 mm²

  • Kích thước R x C x S (Dimensions W x H x D): 62 x 116 x 50 mm

• Điều kiện môi trường (Ambient conditions):

  • Nhiệt độ môi trường (Ambient temperature): -20°C … +60°C (lên tới -30°C đối với mã -1272)

  • Cấp độ bảo vệ (Degree of protection): IP65

  • Đầu tác động (Actuator heads): Xem trang 62

• Phân loại an toàn (Safety classification):

  • Tiêu chuẩn (Standards): IEC 60947-5-1

  • B10d tiếp điểm NC: 2,000,000

  • Chứng nhận (Certificates): cULus
