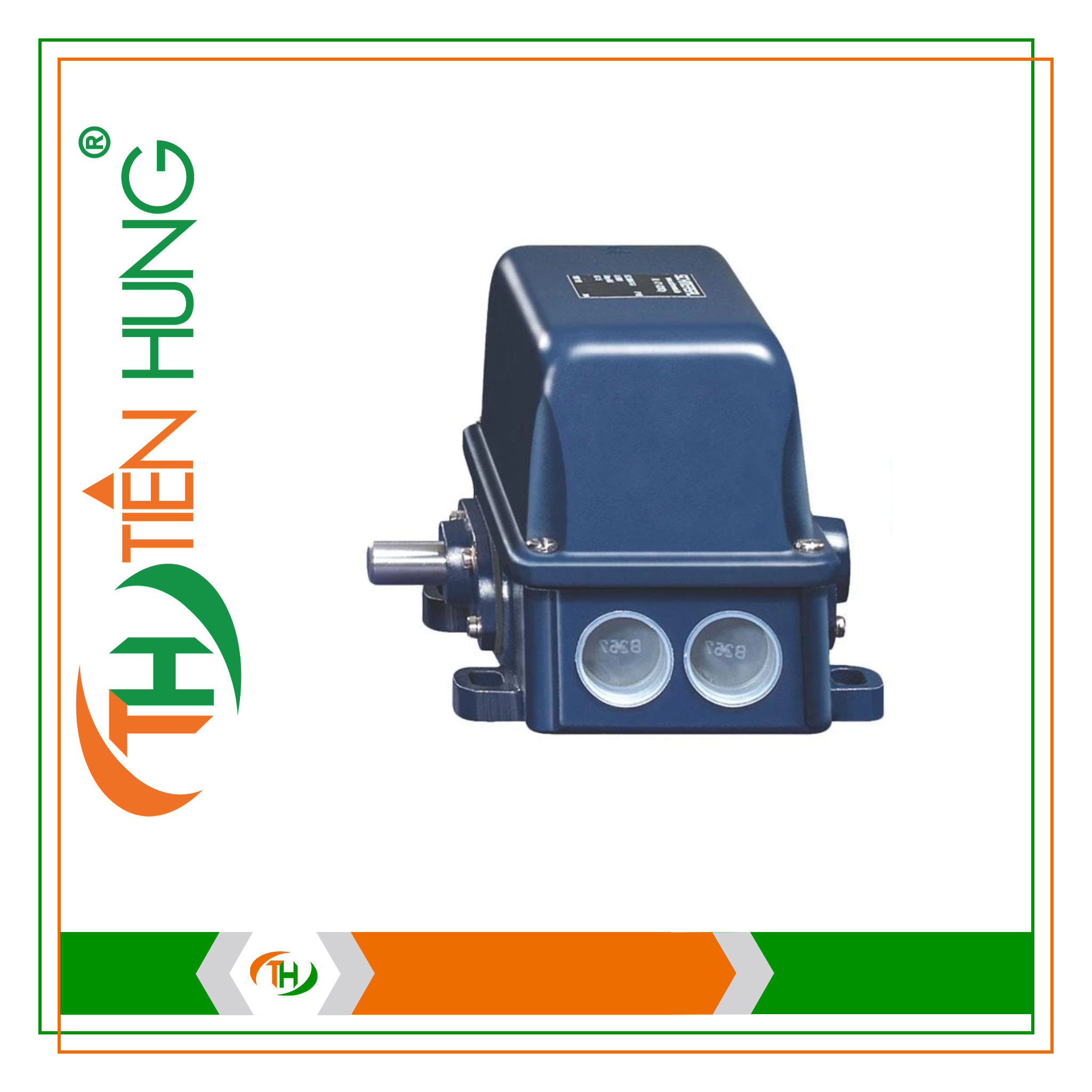

CÔNG TẮC HÀNH TRÌNH SCHMERSAL – T/M 471

CÔNG TẮC HÀNH TRÌNH SCHMERSAL – T/M 471

Đặc tính chính (Key Features):

• Dòng S2 (Series S2)

• 4 hoặc 6 tiếp điểm (4 or 6 contacts)

• Vỏ kim loại (Metal enclosure)

• Cơ cấu chuyển mạch có thể cài đặt để chuyển sang phải, trái hoặc cả hai hướng (Switching mechanism can be set for switching to right, left or in both directions)

Thông số kỹ thuật (Technical features):

• Đặc tính điện (Electrical characteristics):

  • Nguyên lý chuyển mạch (Switching principle): Tác động chậm hoặc tác động nhanh, tiếp điểm NC mở cưỡng bức (Slow action or snap action, positive break NC contact)

  • Công suất chuyển mạch tối đa U/I (Max. switching capacity U/I):

    • Tác động nhanh (Snap action): 400 VAC / 25 A

    • Tác động chậm (Slow action): 400 VAC / 25 A

• Thông số cơ khí (Mechanical data):

  • Vật liệu vỏ (Housing material): Gang xám, mạ kẽm và sơn phủ (Grey cast iron, galvanised and painted)

  • Lỗ luồn dây (Cable entry): 3x M25

  • Kiểu đấu nối (Termination): Đấu nối bắt vít (Screw connection)

  • Tiết diện dây dẫn (Cable section): Tối đa 4 mm²

  • Kích thước R x C x S (Dimensions W x H x D): 130 x 194 x 150 mm

• Điều kiện môi trường (Ambient conditions):

  • Nhiệt độ môi trường (Ambient temperature): -30°C … +90°C

  • Cấp độ bảo vệ (Degree of protection): IP65

  • Đầu tác động (Actuator heads): Xem trang 72

• Phân loại an toàn (Safety classification):

  • Tiêu chuẩn (Standards): IEC 60947-5-1

  • B10d tiếp điểm NC: 2,000,000

  • Chứng nhận (Certificates): cULus, CCC
