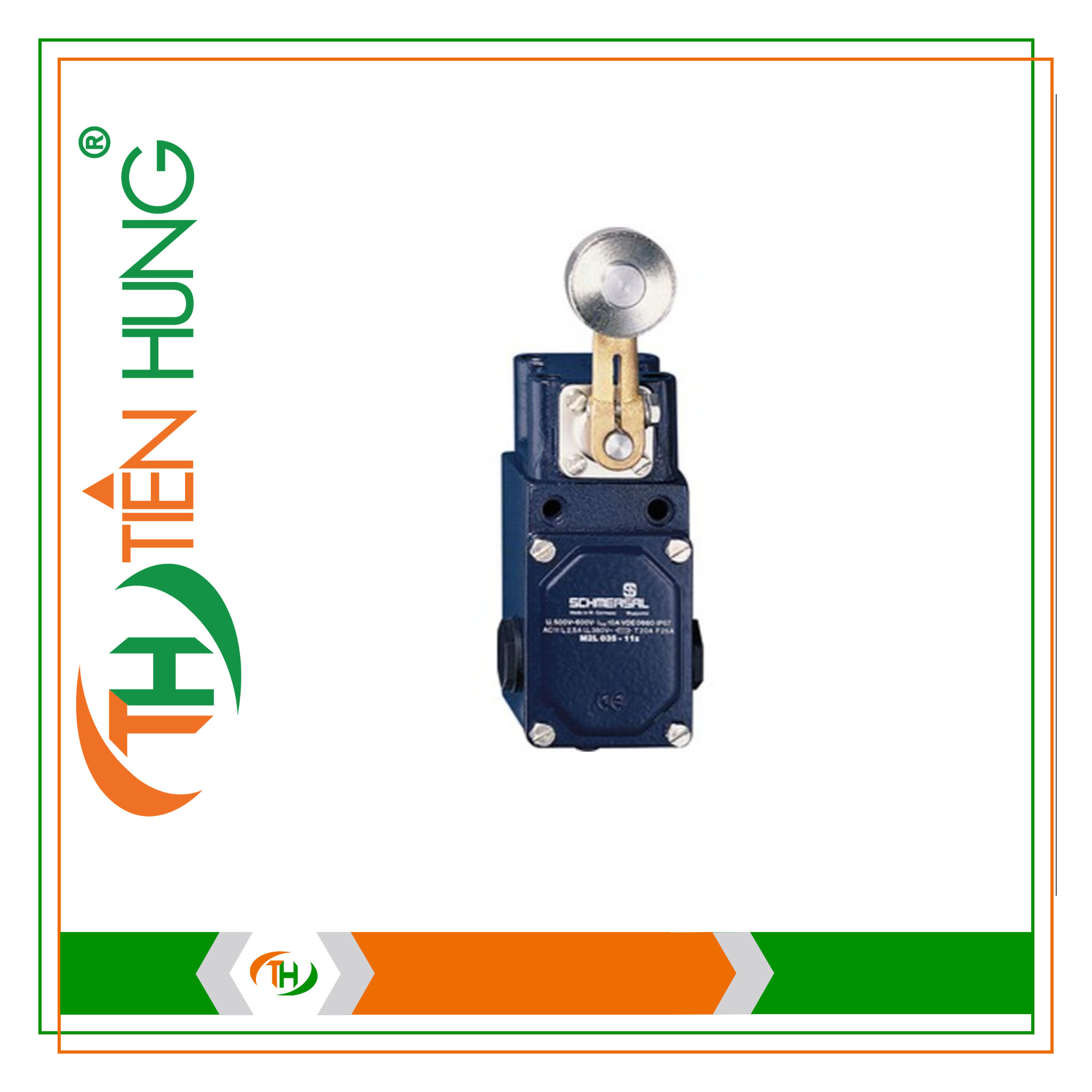

CÔNG TẮC HÀNH TRÌNH SCHMERSAL – T/M 035

CÔNG TẮC HÀNH TRÌNH SCHMERSAL – T/M 035

Đặc tính chính (Key Features):

• Dòng S3 (Series S3)

• 2 tiếp điểm (2 contacts)

• Vỏ kim loại (Metal enclosure)

• Trục chuyển mạch gắn vòng bi (Ball-bearing mounted switching shaft)

Thông số kỹ thuật (Technical features):

• Đặc tính điện (Electrical characteristics):

  • Nguyên lý chuyển mạch (Switching principle): Tác động chậm hoặc tác động nhanh, tiếp điểm NC mở cưỡng bức (Slow action or snap action, positive break NC contact)

  • Công suất chuyển mạch tối đa U/I (Max. switching capacity U/I):

    • Tác động nhanh (Snap action): 400 VAC / 2.5 A

    • Tác động chậm (Slow action): 400 VAC / 4 A

• Thông số cơ khí (Mechanical data):

  • Vật liệu vỏ (Housing material): Gang xám, mạ kẽm và sơn phủ (Grey cast iron, galvanised and painted)

  • Lỗ luồn dây (Cable entry): 3x M20

  • Kiểu đấu nối (Termination): Đấu nối bắt vít (Screw connection)

  • Tiết diện dây dẫn (Cable section): Tối đa 2.5 mm²

  • Kích thước R x C x S (Dimensions W x H x D): 58 x 142 x 61.5 mm

• Điều kiện môi trường (Ambient conditions):

  • Nhiệt độ môi trường (Ambient temperature): -30°C … +90°C

  • Cấp độ bảo vệ (Degree of protection): IP67

  • Đầu tác động (Actuator heads): Xem trang 68

• Phân loại an toàn (Safety classification):

  • Tiêu chuẩn (Standards): IEC 60947-5-1

  • B10d tiếp điểm NC: 2,000,000

  • Chứng nhận (Certificates): cULus

• Các phiên bản khác (Other versions):

  • ATEX / IECEx: —

  • Tiếp điểm mạ vàng (With gold-plated contacts): —

  • Nam châm dập hồ quang để cắt dòng DC cao (With blow-out magnets to switch high DC currents): Có (Có trang bị)
