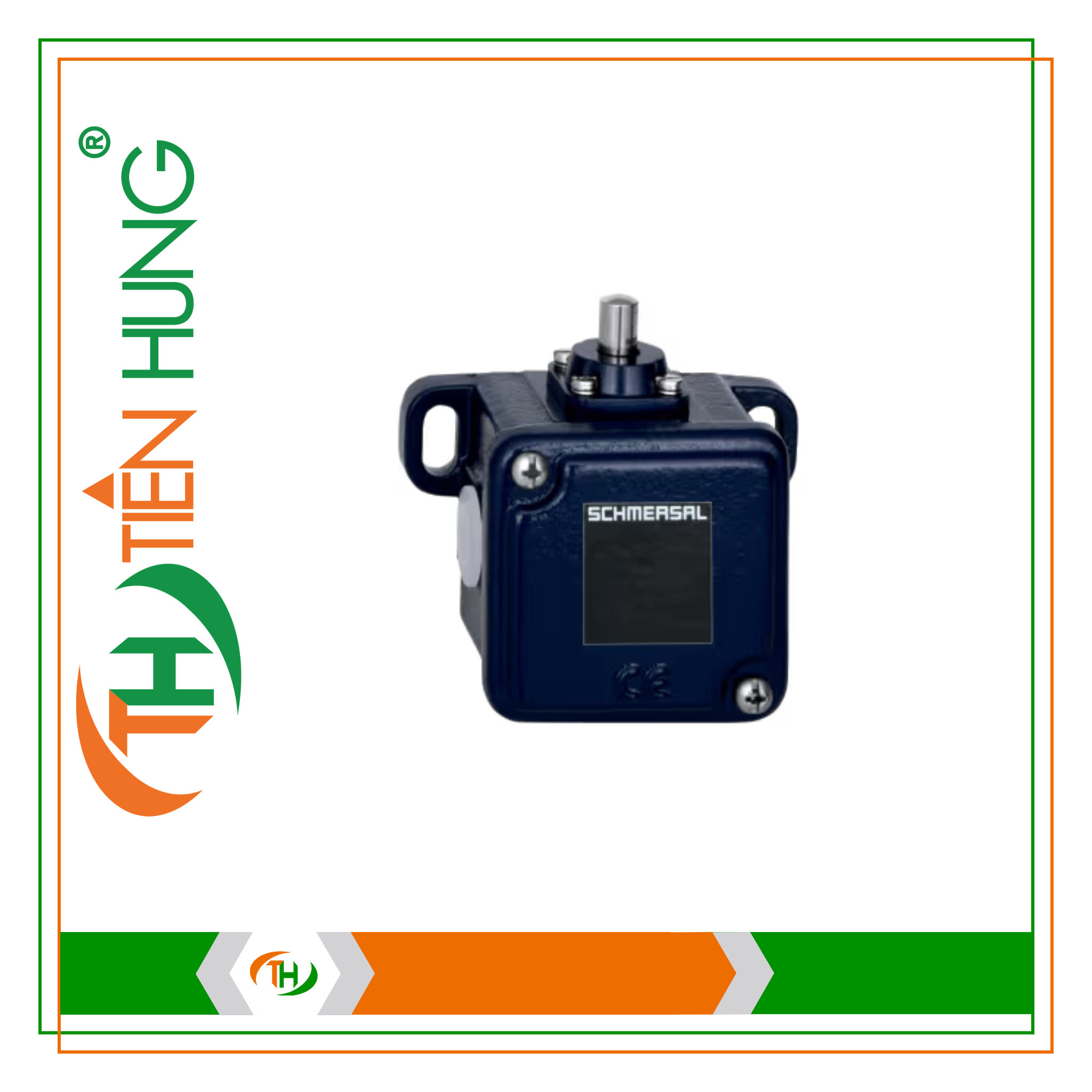

CÔNG TẮC HÀNH TRÌNH SCHMERSAL – T 422

CÔNG TẮC HÀNH TRÌNH SCHMERSAL – T 422

Đặc tính chính (Key Features):

• Dòng S1 (Series S1)

• 1 tiếp điểm (1 contact)

• Vỏ kim loại (Metal enclosure)

Thông số kỹ thuật (Technical features):

• Đặc tính điện (Electrical characteristics):

  • Nguyên lý chuyển mạch (Switching principle): Tác động chậm, tiếp điểm NC mở cưỡng bức (Slow action, positive break NC contact)

  • Công suất chuyển mạch tối đa U/I (Max. switching capacity U/I):

    • Tác động nhanh (Snap action): —

    • Tác động chậm (Slow action): 400 VAC / 4 A

• Thông số cơ khí (Mechanical data):

  • Vật liệu vỏ (Housing material): Gang xám, mạ kẽm và sơn phủ (Grey cast iron, galvanised and painted)

  • Lỗ luồn dây (Cable entry): 2x M20

  • Kiểu đấu nối (Termination): Đấu nối bắt vít (Screw connection)

  • Tiết diện dây dẫn (Cable section): Tối đa 2.5 mm²

  • Kích thước R x C x S (Dimensions W x H x D): 75 x 71 x 63 mm

• Điều kiện môi trường (Ambient conditions):

  • Nhiệt độ môi trường (Ambient temperature): -30°C … +90°C / -40°C … +200°C

  • Cấp độ bảo vệ (Degree of protection): IP65

  • Đầu tác động (Actuator heads): Xem trang 56

• Phân loại an toàn (Safety classification):

  • Tiêu chuẩn (Standards): IEC 60947-5-1

  • B10d tiếp điểm NC: 2,000,000

  • Chứng nhận (Certificates): CCC

• Các phiên bản khác (Other versions):

  • ATEX / IECEx: —

  • Tiếp điểm mạ vàng (With gold-plated contacts): 0.3 µm

  • Nam châm dập hồ quang để cắt dòng DC cao (With blow-out magnets to switch high DC currents): —
