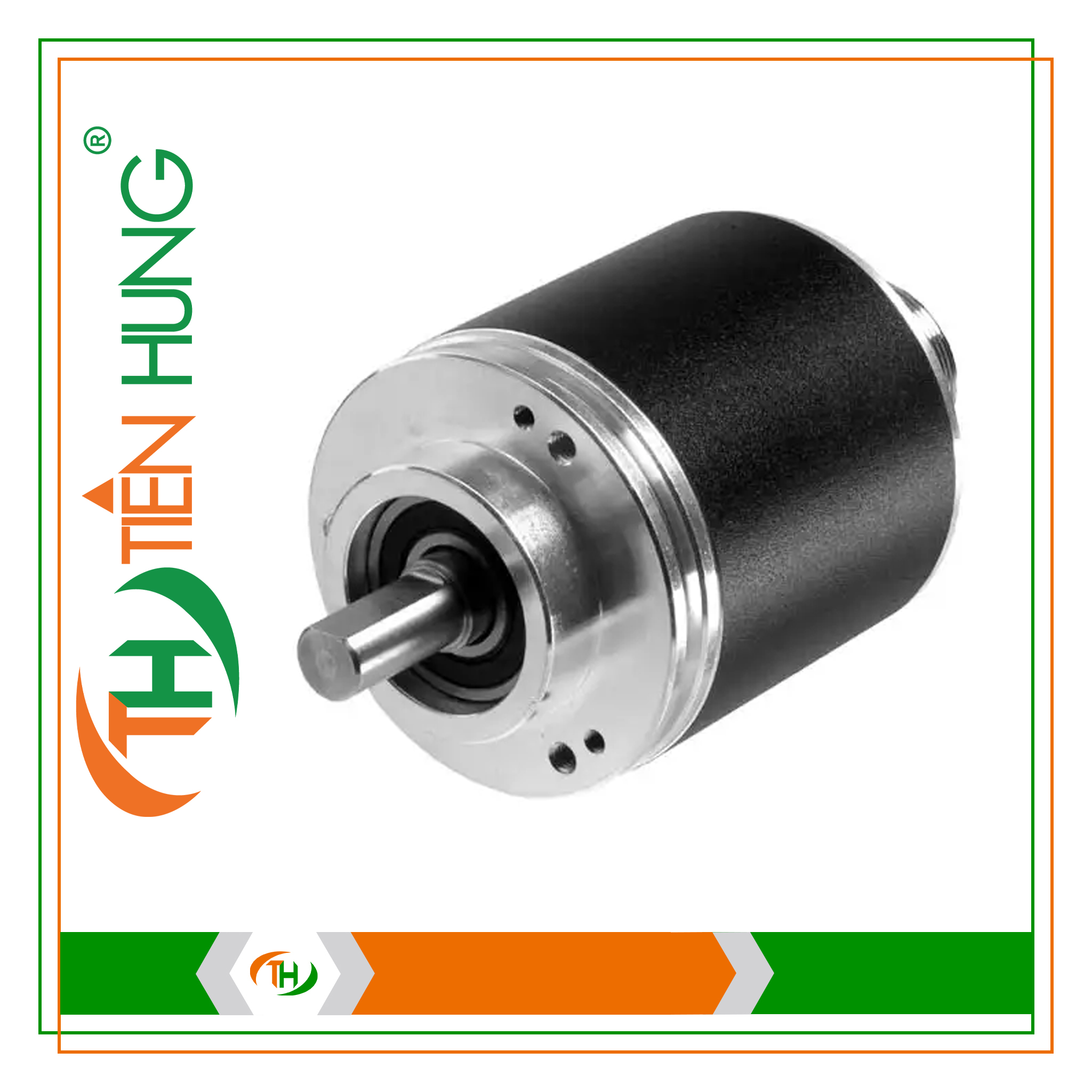

BỘ MÃ HÓA TUYỆT ĐỐI ĐA VÒNG FVM58N-02LK2R0GG-0506

BỘ MÃ HÓA TUYỆT ĐỐI ĐA VÒNG FVM58N-02LK2R0GG-0506

Thông số kỹ thuật điện
Điện áp hoạt động UB 10 … 30 V DC
Dòng điện không tải I0 tối đa 140 mA
Công suất tiêu thụ P0 ≤ 2,5 W, không có bộ điều khiển đầu ra
Độ tuyến tính ± 0,5 LSB
Mã đầu ra Mã Gray, mã nhị phân
Hướng mã (hướng đếm) cw tăng dần (quay theo chiều kim đồng hồ, hướng mã tăng dần)
Thời gian chuẩn bị mã 0,3 ms
Giao diện
Loại giao diện Đẩy kéo, song song, bảo vệ ngắn mạch
Độ phân giải
Đa vòng quay 25 bit
Dòng tải 20 mA
Sụt áp ≤ 2,5 V
Điện áp tín hiệu
Điện áp hoạt động cao trừ đi sụt áp
Điện áp thấp ≤ 2,8 V
Thời gian tăng 300 ns
Thời gian trễ khi không có điện 300 ns
Tần số thay đổi mã 400 kHz

– Vỏ tiêu chuẩn công nghiệp ∅58 mm
– 25-bit multiturn
– Mã đầu ra: màu xám và nhị phân
– Đầu ra kéo chống mạch ngắn
– Các đầu vào để chọn hướng đếm, LATCH và PRESET
– Tần số thay đổi mã hóa lên đến 400 kHz
– servo hoặc mặt kẹp
