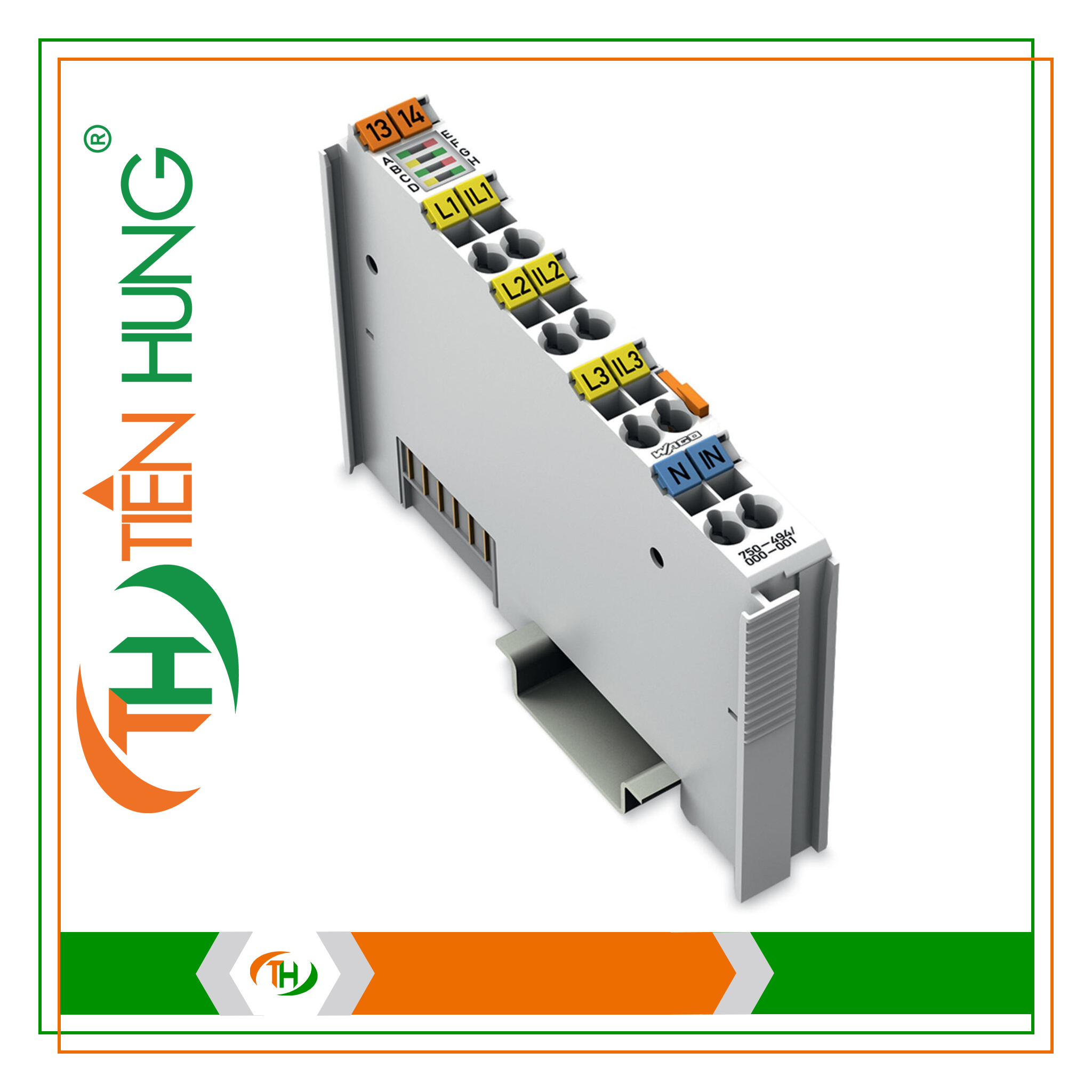

MÔ ĐUN ĐO CÔNG SUẤT 3 PHA 480 VAC 5 A – 750-494/000-001 WAGO

MÔ ĐUN ĐO CÔNG SUẤT 3 PHA 480 VAC 5 A – 750-494/000-001 WAGO

Số lượng đầu vào đo lường: 6 (3 đầu vào đo điện áp, 3 đầu vào đo dòng điện)
Loại tín hiệu: Đo công suất
Điện áp đầu vào (tối đa) Dòng điện đầu vào: 18 VAC
Dạng tín hiệu: Bất kỳ tín hiệu tuần hoàn nào (có tính đến tần số ngưỡng)
Độ phân giải [bit]: 24Bit
Độ rộng dữ liệu: 2 x dữ liệu 128 bit; 2 x điều khiển/trạng thái 64 bit
Điện trở đầu vào đường dẫn điện áp (điển hình) 1072kΩ
Điện trở đầu vào đường dẫn dòng điện (điển hình) 5 mΩ
Tham chiếu cho lỗi đo lường: Dòng điện/điện áp AC
Sai số đo lường (nhiệt độ tham chiếu) 25°C
Sai số đo lường, độ lệch (tối đa) so với giá trị dải trên: 0,5%
Dòng điện đo lường (tối đa) 5 A
Thời gian chu kỳ đo: Có thể điều chỉnh theo giá trị trung bình cộng, tối thiểu/tối đa. Giá trị
Dải tần số (tần số lưới điện) 45 … 65 Hz
Dải tần số (phân tích sóng hài) 0 … 3300 Hz
Tần số giới hạn 15,9kHz
Điện áp định mức ULN = 277 VAC; ULL = 480 VAC
Giá trị tính toán Điện áp pha-pha, công suất đầu ra, năng lượng, hệ số công suất, tần số lưới điện, phân tích sóng hài (lên đến sóng hài bậc 41), THD
Thành phần đo lường Đánh giá
Phương pháp đo Đo hiệu dụng thực (True RMS)
Tùy chọn cấu hình WAGO-I/O-CHECK
Thư viện CODESYS
e!COCKPIT
Điện áp nguồn (hệ thống) 5 VDC; qua tiếp điểm dữ liệu
Dòng điện tiêu thụ (nguồn hệ thống 5 V) 100mA
Cách ly 4 kV hệ thống/trường
Điện áp chịu xung định mức 4 kV
