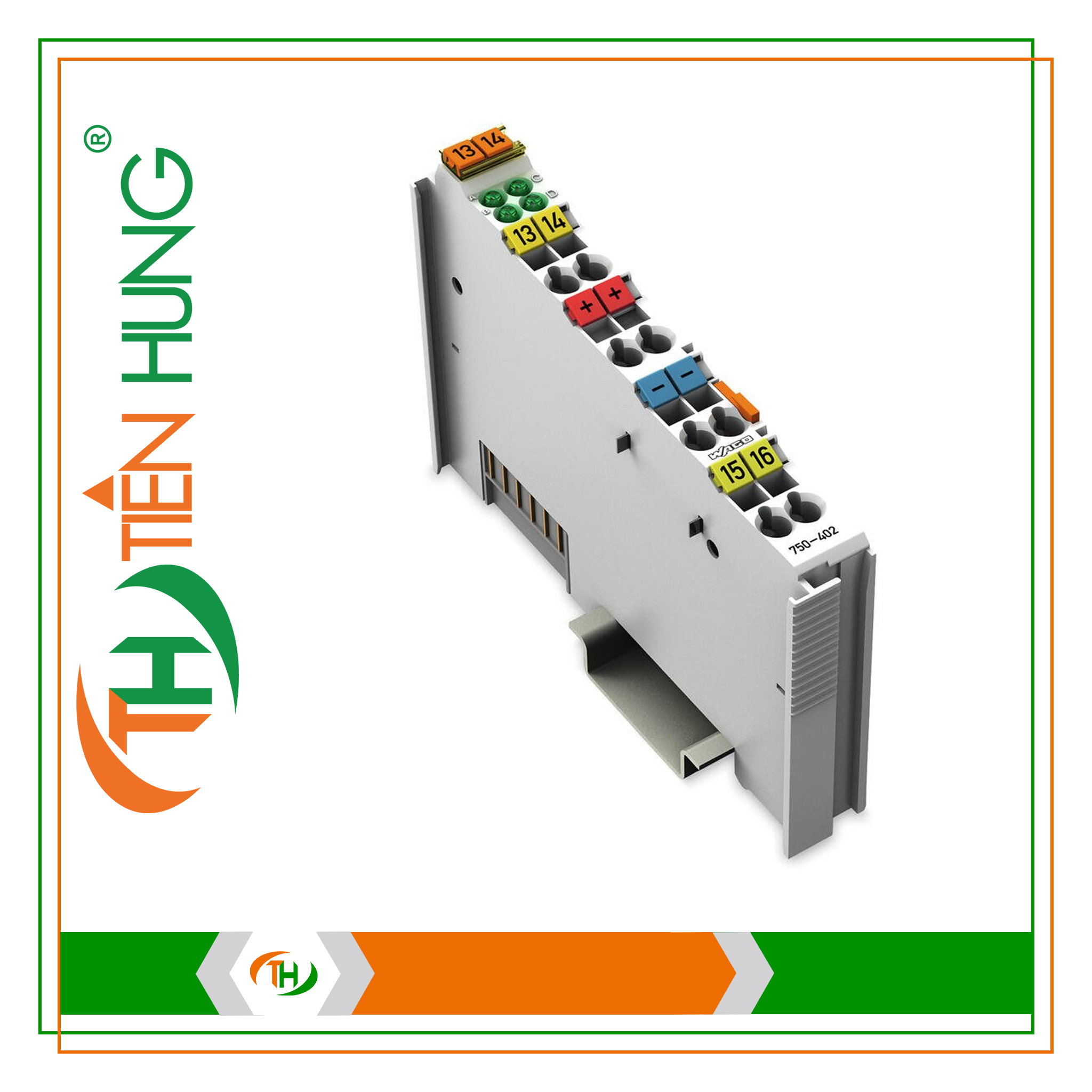

MÔ ĐUN ĐẦU VÀO KỸ THUẬT SỐ 4 KÊNH – 750-402 WAGO

MÔ ĐUN ĐẦU VÀO KỸ THUẬT SỐ 4 KÊNH – 750-402 WAGO

Số lượng đầu vào kỹ thuật số: 4
Tổng số kênh (mô-đun): 4
Loại tín hiệu: Kỹ thuật số
Loại tín hiệu (điện áp): 24 VDC
Kết nối cảm biến: 2 x (2 dây, 3 dây); Cũng cần sử dụng mô-đun kết nối phía trường phù hợp (ví dụ: 750-614) để kết nối các cảm biến khác.
Chuyển mạch phía cao đặc tính đầu vào:
Bộ lọc đầu vào: 3ms
Dòng điện đầu vào trên mỗi kênh cho tín hiệu (1): điển hình: 4,5mA
Dải điện áp cho tín hiệu (0): −3 … +5 VDC
Dải điện áp cho tín hiệu (1): 15 … 30 VDC
Nguồn cấp cảm biến: 24 VDC
Độ rộng dữ liệu đầu vào (bên trong) tối đa: 4Bit
Điện áp cung cấp (hệ thống): 5 VDC; thông qua các tiếp điểm dữ liệu
Dòng điện tiêu thụ (nguồn cấp hệ thống: 5 V): 7,5mA
Điện áp cung cấp (trường): 24 VDC (-25 … +30 %); qua các tiếp điểm của cầu nối nguồn (cấp nguồn qua tiếp điểm lưỡi dao; truyền tải (chỉ áp nguồn phía hiện trường) qua tiếp điểm lò xo)
Cách ly 500 V hệ thống/hiện trường
Đèn LED chỉ báo (A-D) màu xanh lá cây: Trạng thái DI 1 … DI 4
Số tiếp điểm của cầu nối nguồn đầu vào: 2
Số tiếp điểm của cầu nối nguồn đầu ra: 2
Khả năng dẫn dòng (tiếp điểm của cầu nối nguồn): 10A
