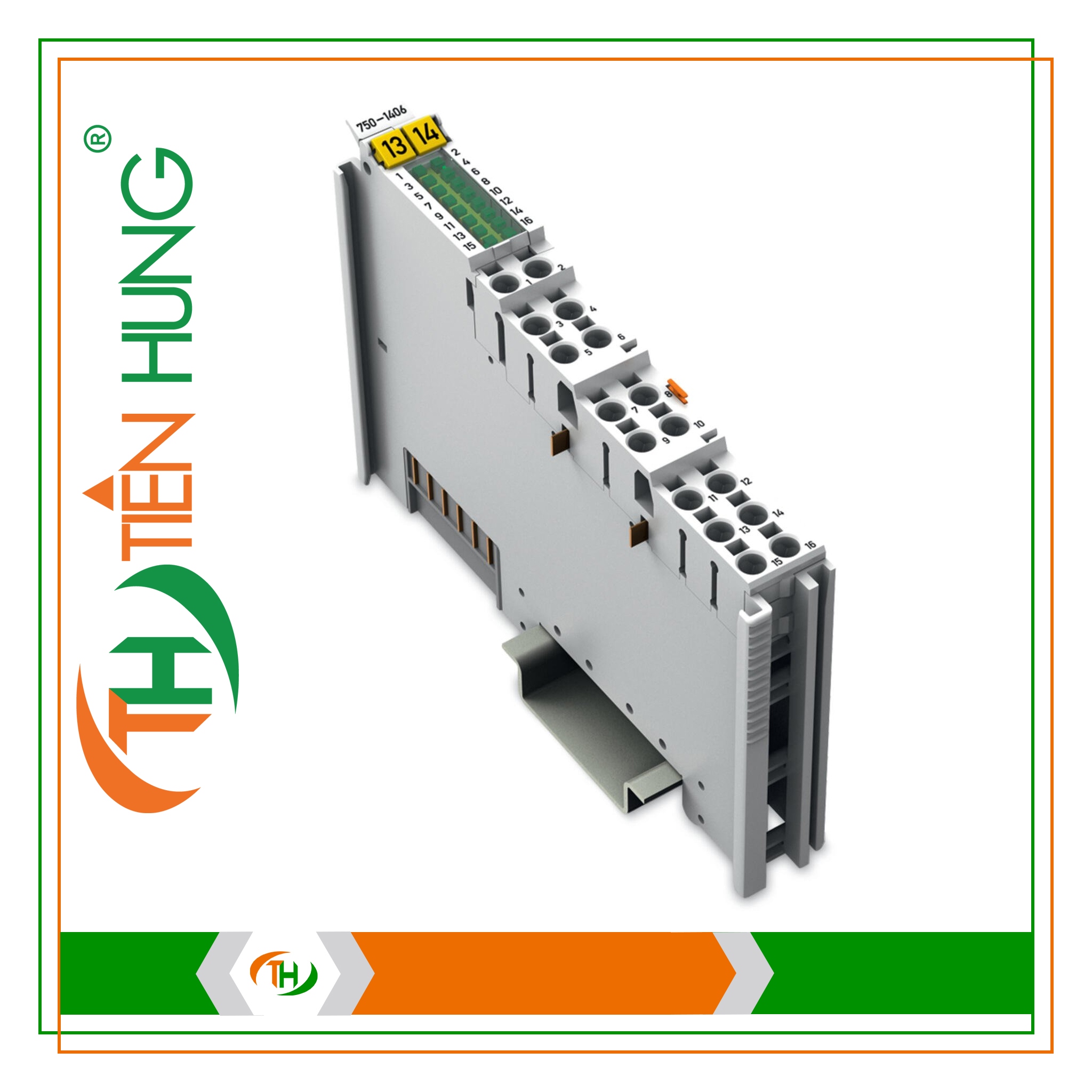

MÔ ĐUN ĐẦU VÀO KỸ THUẬT SỐ 16 KÊNH – 750-1406 WAGO

MÔ ĐUN ĐẦU VÀO KỸ THUẬT SỐ 16 KÊNH – 750-1406 WAGO

Số lượng ngõ vào kỹ thuật số: 16
Tổng số kênh (mô-đun): 16
Loại tín hiệu: Kỹ thuật số
Loại tín hiệu (điện áp): 24 VDC
Kết nối cảm biến: 16 x (1 dây)
Chuyển mạch phía cao đặc tính đầu vào
Bộ lọc đầu vào: 0,2ms
Dòng điện đầu vào trên mỗi kênh cho tín hiệu (0) điển hình: 0,6mA
Dòng điện đầu vào trên mỗi kênh cho tín hiệu (1) điển hình: 2,3mA
Dòng điện đầu vào trên mỗi kênh cho tín hiệu (1) tối thiểu: 2,1mA
Dòng điện đầu vào trên mỗi kênh cho tín hiệu (1) tối đa: 2,4mA
Dải điện áp cho tín hiệu (0) -3 … +5 VDC
Dải điện áp cho tín hiệu (1) 15 … 30 VDC
Độ rộng dữ liệu đầu vào (bên trong) tối đa: 16Bit
Điện áp cung cấp (hệ thống): 5 VDC; qua tiếp điểm dữ liệu
Dòng điện tiêu thụ (nguồn hệ thống 5 V) 25mA
Điện áp cung cấp (trường) 24 VDC (-25 … +30 %); qua tiếp điểm jumper nguồn (nguồn cấp qua tiếp điểm lưỡi dao; truyền tải (chỉ điện áp nguồn phía trường) qua tiếp điểm lò xo)
Cách ly 500 V hệ thống/trường
Đèn LED chỉ báo (1-16) màu xanh lá cây: Trạng thái DI 1 … DI 16
Số tiếp điểm jumper nguồn đầu vào: 2
Số tiếp điểm jumper nguồn đầu ra: 2
Khả năng dẫn dòng (tiếp điểm jumper nguồn): 10A
