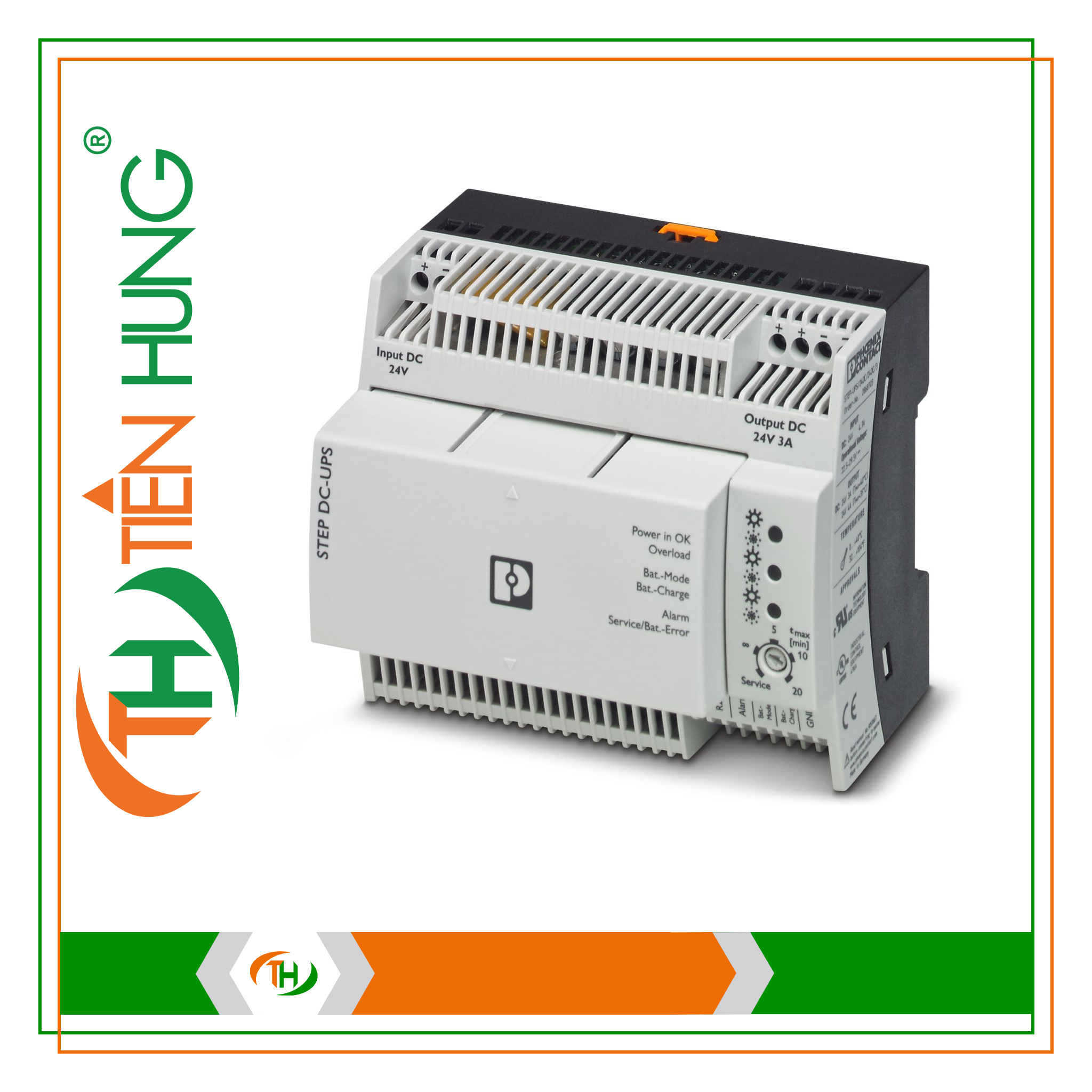

BỘ LƯU ĐIỆN STEP-UPS/24DC/24DC/3/46WH – 1081430

BỘ LƯU ĐIỆN STEP-UPS/24DC/24DC/3/46WH – 1081430

Bộ nguồn dự phòng không gián đoạn với pin tích hợp. Pin STEP-BAT/LI-ION/18.5DC/46WH có thể được đặt mua riêng.

Vận hành DC (DC operation)

Điện áp đầu vào:

• 24 V DC

Dải điện áp đầu vào:

• 22,5 V DC … 29,5 V DC

Loại điện áp nguồn cấp:

• DC (một chiều)

Thời gian lưu điện (Buffer period)

(phụ thuộc vào dòng tải)

• 90 phút (1 A)

• 45 phút (2 A)

• 30 phút (3 A)

• 22 phút (4 A)

Công tắc xoay (Rotary selector switch)

• Chế độ dịch vụ (Service)

• ∞ (không giới hạn)

• 5 phút

• 10 phút

• 20 phút

Dòng tiêu thụ

• 4,7 A (tối đa)

• < 30 mA (không tải)

• < 0,5 A (khi sạc, ICharge = tối đa, IOut = 0)

Ngưỡng và thời gian phản hồi

• Ngưỡng lưu điện cố định: < 22,5 V

• Ngưỡng kết nối thay đổi: 1 V / 1 s

• Thời gian đáp ứng điển hình: < 0,5 s

Cầu chì đầu vào

• 7 A (loại chậm, lắp bên trong)

Hiệu suất

• 98 % (khi pin đã sạc đầy)

• 95 % (khi vận hành bằng pin)

Đầu ra danh định

Điện áp đầu ra danh định:

• 24 V DC

Dòng đầu ra danh định (IN):

• 3 A (0 °C … 40 °C)

Giới hạn dòng đầu ra:

• Chế độ nguồn chính: theo thiết bị giới hạn dòng phía trước

• 4 A (chế độ pin)

POWER BOOST (IBoost)

• 4 A (0 °C … 35 °C)

Thời gian duy trì (Bridging time)

• 900 giây

Giảm công suất theo nhiệt độ (Derating)

• 35 °C … 40 °C (giảm 5 % mỗi K)

Công suất

• Công suất đầu ra: 72 W

Công suất tổn hao

• 0,6 W (không tải)

• 2 W (tải danh định)

• 4,4 W (Imax)

(chế độ pin)

• 1,1 W (không tải)

• 3,8 W (tải danh định)

• 10 W (Imax)

Kết nối nối tiếp

• Không hỗ trợ

Vận hành bằng nguồn chính (Mains operation)

Điện áp đầu ra danh định:

• 24 V DC

Dải điện áp đầu ra:

• UOut = UIn − 0,3 V DC

Dòng đầu ra danh định (IN):

• 3 A (0 °C … 40 °C)

Vận hành bằng pin (Battery operation)

Điện áp đầu ra danh định:

• 24 V DC

Dải điện áp đầu ra:

• 23 V DC … 26,5 V DC

• (được điều chỉnh liên tục theo điện áp đầu vào khi vận hành bằng nguồn chính)

Dòng đầu ra danh định (IN):

• 3 A (0 °C … 40 °C)
