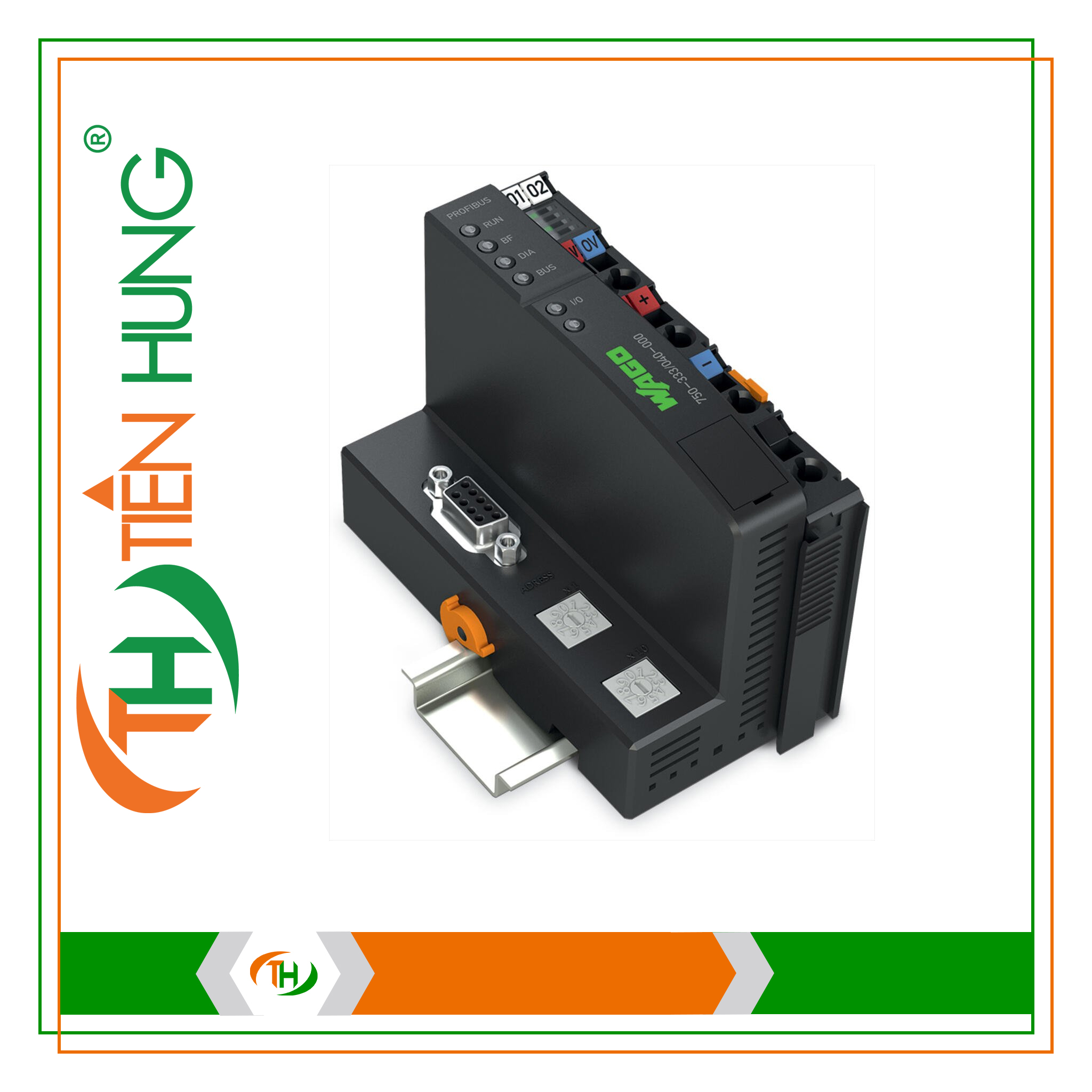

BỘ GHÉP NỐI FIELDBUS PROFIBUS DP – 750-333/040-000 WAGO

BỘ GHÉP NỐI FIELDBUS PROFIBUS DP – 750-333/040-000 WAGO

Truyền thông PROFIBUS
Số lượng nút fieldbus trên master (tối đa) 96
Số điểm I/O 6.000
Tốc độ truyền 9,6 kBd … 12 MBd
Chiều dài đoạn bus (tối đa) 1200 m
Phương tiện truyền dẫn (truyền thông/fieldbus) Cáp đồng theo EN 50170
Thời gian truyền điển hình: 1 ms (10 bộ ghép nối; mỗi bộ ghép nối 32 I/O kỹ thuật số và 12 Mbaud) tối đa: 3,3 ms
Số lượng mô-đun trên mỗi nút (tối đa) 63
Số lượng mô-đun không có phần mở rộng bus (tối đa) 63
Hình ảnh quy trình đầu vào và đầu ra (fieldbus) tối đa: 244 byte/244 byte
Điện áp cung cấp (hệ thống) 24 VDC; thông qua đầu nối cắm được (kết nối CAGE CLAMP®); Phải tuân thủ việc giảm công suất!

Tiêu thụ dòng điện (nguồn hệ thống 5 V) 200mA
Tổng dòng điện (nguồn hệ thống) 1.800mA
Điện áp nguồn (trường) 24 VDC; Nguồn cấp qua đầu nối cắm được (kết nối CAGE CLAMP®); Truyền tải qua tiếp điểm dây nối nguồn; Cần tuân thủ việc giảm định mức!
Dòng điện đầu vào (điển hình) ở tải danh định (24 V) 500mA
Hiệu suất nguồn điện (điển hình) ở tải danh định (24 V) 90%
Số lượng tiếp điểm dây nối nguồn ra: 2
Khả năng dẫn dòng (tiếp điểm dây nối nguồn) 10A
Điện áp chịu xung định mức: 1 kV
